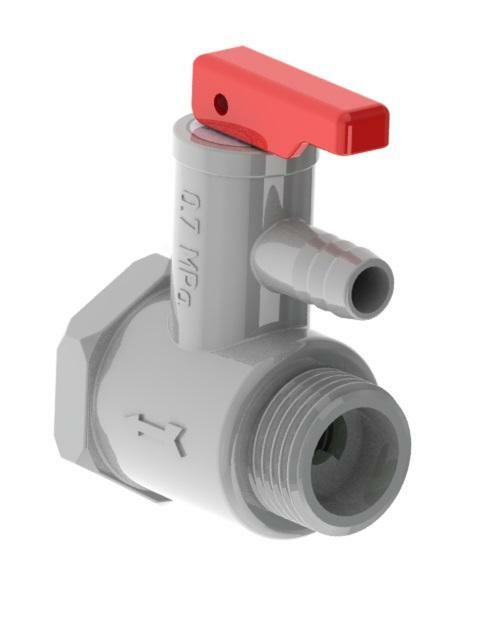

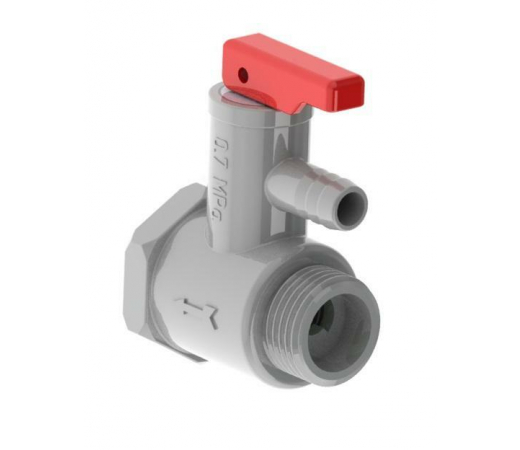

Клапан предохранительный из композита PNT-SVP

Цена: по запросу

Предохранительные клапаны PNT-SVP предназначены для защиты накопительных водонагревателей от резких перепадов давления воды.

Предохранительные клапаны рассчитаны на номинальное давление 0,6 МПа, 0,7 МПа и 0,8 МПа.

Оставить заявку

Описание

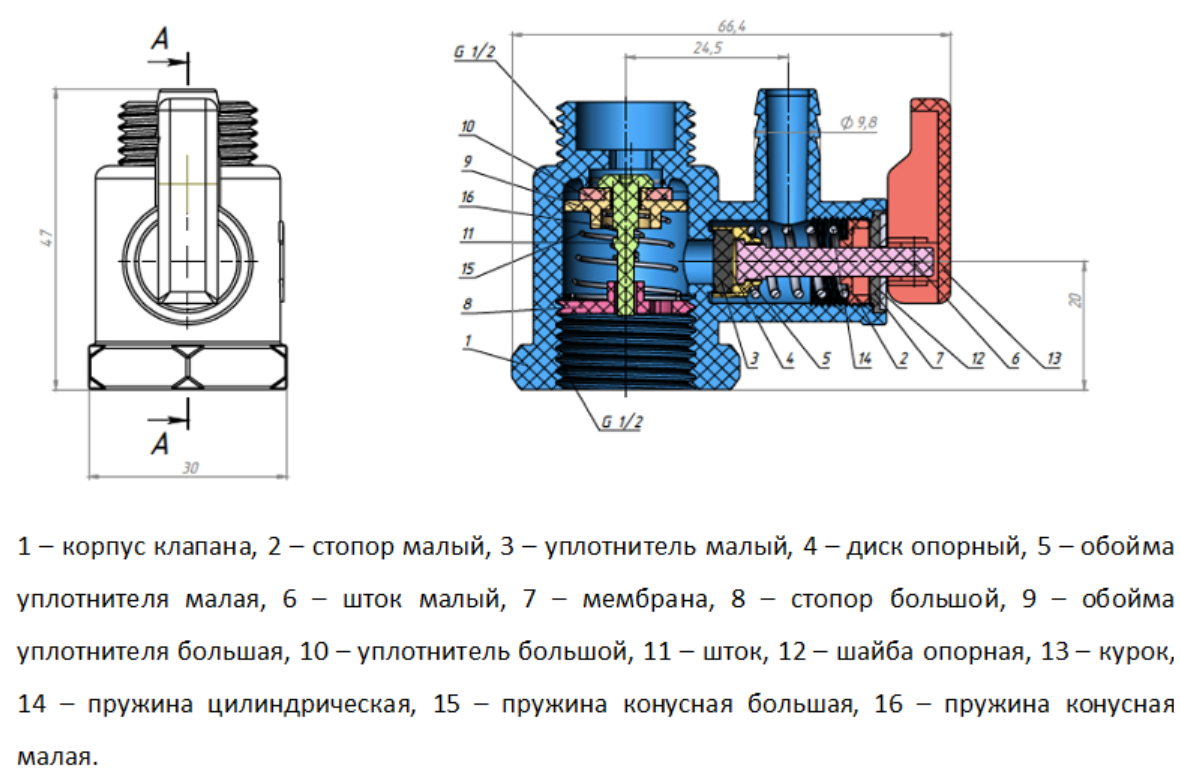

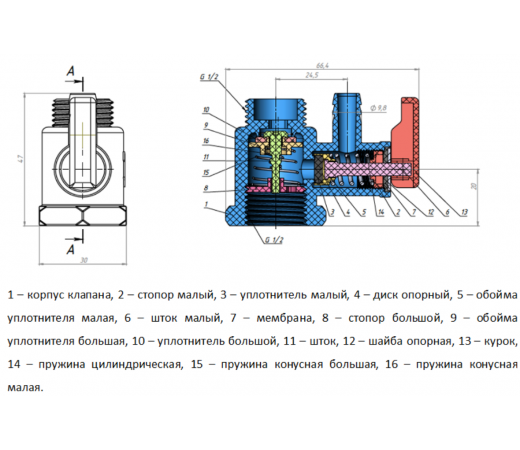

КОНСТРУКЦИЯ

Корпус клапана изготовлен из сверхпрочного полиамида (PA66 GF30), методом литья под давлением.
Внутренние детали из пластика, методом литья под давлением.
Уплотнительные прокладки изготовлены из резины, соответствующей требуемым условиям работы.
Все пружины и шайбы из нержавеющей стали.

Клапаны могут выполнять следующие основные функции:

Предохранительный клапан обеспечивает слив воды через выпускное отверстие, когда давление в баке увеличивается сверх допустимого предела.
Обратный клапан предназначен для заполнения нагревателя водой. Он также предотвращает отток воды из бака обратно в магистраль в случае падения давления.
Обратный клапан предусматривает слив воды из бака обратно в магистраль в случае чрезмерного превышения давления в баке, превышающего давление в магистрали. Клапан позволяет снизить давление в баке без обеспечения расхода из него горячей воды.

МОНТАЖ

Предохранительные клапаны должны быть установлены на магистрали подачи воды к водонагревателю.
Направление потока воды должно соответствовать стрелке, обозначенной на корпусе клапана.
Температура воды в магистрали должна быть не более 90°C на протяжении как минимум 5 м до водонагревателя.
Гибкий трубопровод можно подсоединить к каналу для слива сбрасываемой воды. Эта трубка должна иметь внутренний диаметр 10 мм, максимальную длину 1,2 м и выдерживать температуру 80°C.
Давление в магистрали подачи воды не может превышать номинальное давление в баке водонагревателя, во избежание слива воды из водонагревателя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Материал корпуса	Диаметр входного и выходного отверстия	Давление срабатывания, МПа
PNT-SVP-0,6	Полиамид PA66 GF30	ДУ 15 (G1/2”)	0,6+0,1
PNT-SVP-0,7	Полиамид PA66 GF30	ДУ 15 (G1/2”)	0,7±0,05
PNT-SVP-0,8	Полиамид PA66 GF30	ДУ 15 (G1/2”)	0,8±0,05

Клапаны предохранительные серии PNT-SVP изготовлены в соответствии с ТУ 28.14.11−002−59459550−2020 и соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования».
